Энергетики «Карельского окатыша» применяют в работе принцип хроматографического анализа, изобретённого русским учёным Михаилом Цветом. В будущем это позволит оценивать состояние силовых трансформаторов и продлевать жизнь оборудованию.
Для безотказной работы

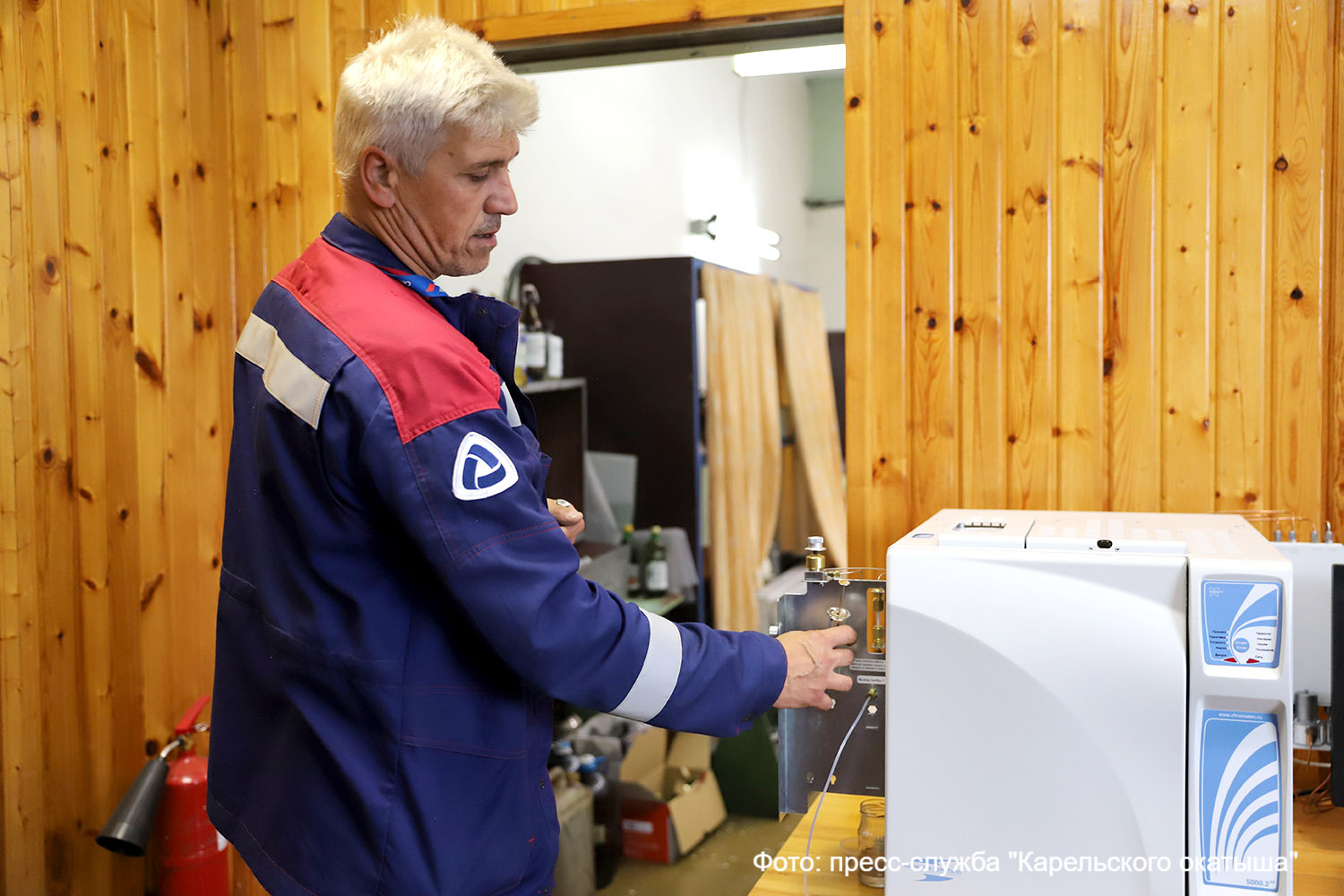

По правилам и нормам любое электрическое оборудование, которое эксплуатируется на комбинате, проходит испытания для безотказнойработы. Оценку работоспособности проводят специалисты лаборатории релейной защиты, автоматики и испытаний энергоуправления. С начала этого года здесь начали отбирать пробы для анализа газов, растворённых в трансформаторном масле, при помощи специального хроматографического комплекса. Применить такой метод исследования и запустить устройство предложил начальник группы лаборатории релейной защиты, автоматики и испытаний Сергей Ефимов.
– Чем хорош этот анализ? Силовые маслонаполненные трансформаторы обеспечивают «Карельский окатыш» и Костомукшу электроэнергией, от их исправности зависит вся работа. Все аномальные процессы, которые проходят в обмотках трансформатора, оставляют следы. Отбирая пробы с трансформатора и анализируя хроматографическим комплексом, можно выявить их наличие в трансформаторном масле. Это метод газовой хроматографии. Каждый газ отвечает за своего рода неисправность и указывает на дефект оборудования. На текущий момент в хроматографе мы можем анализировать семь основных газов, которые растворяются в трансформаторном масле. Наличие каждогоиз них говорит о развивающемся дефекте внутри устройства, – рассказал специалист.
Задел на будущее

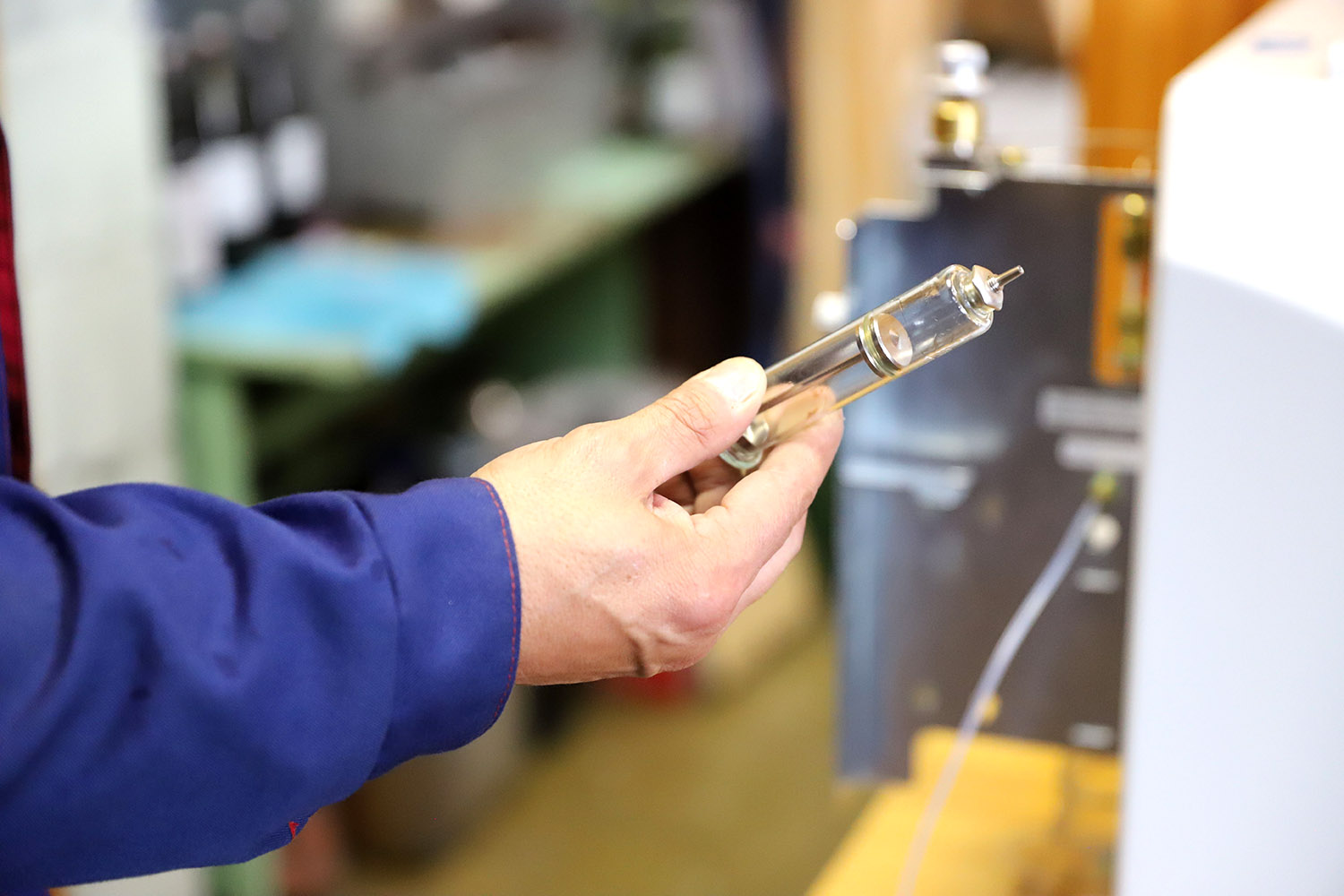

Отбор пробы масла с трансформатора производят специальным стеклянным шприцем, затем его герметично закрывают и доставляют в лабораторию, в течение 10 минут проходит этап подготовки, после его помещают в хроматограф. Затем при помощи специального программного обеспечения происходит анализ, который выявляет наличие присутствующих газов и выводит результаты на монитор.
– По нормативам такой анализ должен проводиться раз в полгода на всех силовых трансформаторах. Он не даёт конкретную оценку, у него накопительная функция. На основе собранных данных можно выяснить, развивается дефект в устройстве или нет, – отмечает электромонтёр по испытаниям и измерениям Марина Шилина.
Специалисты лаборатории только внедряют метод в свою работу. Пока отобрали пробы с пяти устройств. А главная цель – наработка базы хроматограмм с 31 трансформатора, действующего на предприятии. Чтобы сделать выводы, уйдёт пара лет, но в результате в помощь ремонтной службе накопится комплекс данных, который поможет своевременно выявлять дефекты и проводить ремонты трансформаторов, тем самым предотвращать аварийные случаи.
Факт
При помощи хроматографического комплекса специалисты могут выявитьв трансформаторном маслеметан, ацетилен, оксид углерода, азот, этилен, этан, кислород и диоксид углерода.
